Krones csarnok, Debrecen, 2018

Az Krones gyártócsarnok mintegy 40.000 m²-es ipari létesítmény előregyártott vasbeton vázszerkezettel melynek gyártmánytervezését végezte a Plan31 Mérnök Kft.

A beruházás Debrecen külterületén valósult meg. Két fő részre bontható: csarnokegység és irodaépület.  Mi a csarnok résszel foglalkoztunk, amely további részekre bontható: logisztikai-, gyártó-, szerelő- és hideg csarnok.

A gyártócsarnok rész külső alaprajzi mérete 168 x 48m, az attika felső síkja 13,5m, a tiszta belmagasság 10m. Két hajóból áll, mindkettő darupályával felszerelve. Az oszlopok raszter mérete 12 x 24m, keresztmetszetük 80 x 80cm méretű. A szerelőcsarnok rész külső alaprajzi mérete 156 x 120m, az attika felső síkja 13,5/17,5m, a tiszta belmagasság 10/14,5m. Öt hajóból áll,melyből négy alacsonyabb, egy magasabb, mind darupályával felszerelve. Az oszlopok raszter mérete 12 x 24m, keresztmetszetük 80 x 80cm méretű. A logisztikai csarnok rész külső alaprajzi mérete 120 x 72m, az attika felső síkja 20m, a tiszta belmagasság 15,5m. Egy hajóból áll, a beltérben magas raktár funkcióval. Az oszlopok raszter mérete 12 x 24m, keresztmetszetük 100 x 100cm méretű.

Ezen a csarnokon hossz főtartós vasbeton szerkezeti csontvázat alkalmaztunk, azaz a 12×24 m-es alapraszter hosszabb, 24 m-es vonalára kerültek a főtartók (ITS154/60), a 12 m-es irányában 4,92 m-es osztással a szelemenek (FTR60).

A tervezés során először a 3D modellt készítettük el a teljes vasbeton vázról, hogy még a részletes gyártmánytervek készítése előtt ezt a tervező/kivitelező partnerek rendelkezésére tudjuk bocsátani. A modellkészítéssel egyidejűleg elkészítettük a statikai számítást is.

Ezután kezdődhetett a feldolgozás, a vb elemekről – kelyhek, pillérek, tetőfödém gerendák, lábazati és falelemek,  tűzfalak, konzolok, szerelvények, stb- kiosztási (elnevezési) tervek készültek, majd az egyes elemekről zsaluzási és vasalási tervek születtek.

Axonometria

A projektben használt tipikus elemek

Pillér keresztmetszet

Főtartó keresztmetszet

Szelemen keresztmetszet

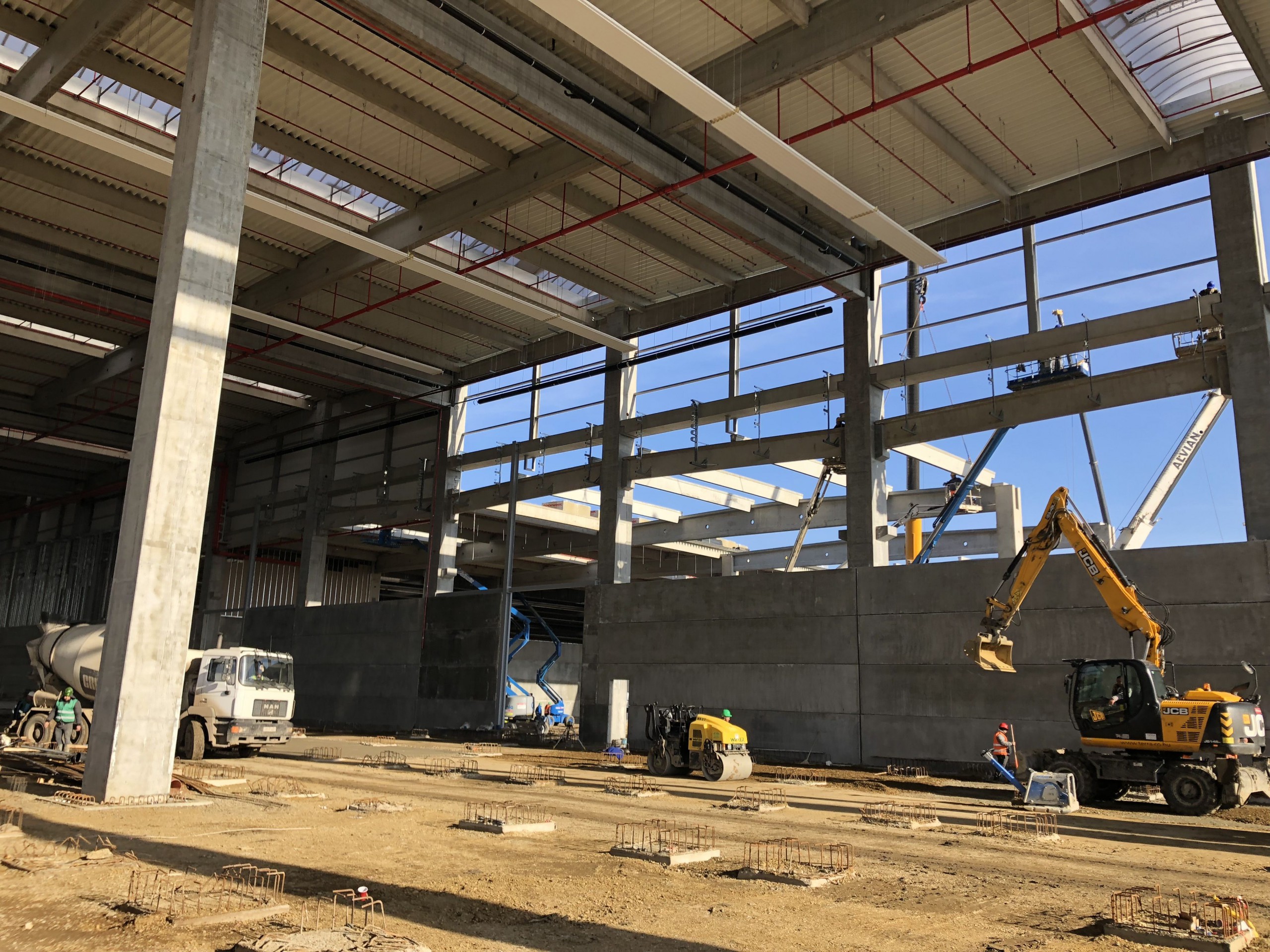

Fotó galéria
